Ako ukotvím plávajúci dok vyrobený z jednotlivých pontónov k brehu?
Kotvenie plávajúceho doku skonštruovaného z jeden HDPE plávajúci pontón jednotky si vyžaduje systematický prístup, ktorý vyvažuje podmienky prostredia, očakávania zaťaženia a jedinečné fyzikálne vlastnosti polyetylénu s vysokou hustotou. Na rozdiel od pevných mól, plávajúci dok stúpa a klesá s hladinami vody, čo znamená, že kotviaci systém sa musí prispôsobiť vertikálnemu pohybu a zároveň odolávať horizontálnym silám vetra, vĺn a prúdov. Tento článok poskytuje profesionálnu metodológiu krok za krokom na zabezpečenie vášho modulárneho doku a zároveň skúma technické špecifikácie jeden HDPE plávajúci pontón systém, jeho varianty a prevádzkové výhody, ktoré ponúka spoľahlivý dodávateľský partner.
1. Pochopenie princípu kotvenia pre modulárne plaváky
Základnou výzvou pri ukotvení plávajúceho doku je, že kotviaci systém musí umožňovať voľný vertikálny pohyb (príliv alebo sezónne kolísanie) pri zachovaní pevnej horizontálnej polohy. Pre doky postavené s jeden HDPE plávajúci pontón bloky – každý s rozmermi 50 × 50 × 40 cm a hmotnosťou 7,0 kg – celkový vztlak a charakteristiky ponoru priamo ovplyvňujú napätie kotviaceho lana. Typická plošina s rozlohou 1 meter štvorcový (štyri pontóny) má prázdny ponor len 2,5–3 cm, ale pri zaťažení 150 kg sa ponor zvýši na 15–20 cm; pri maximálnom limite 325 kg klesá na 35–40 cm. Táto podstatná zmena ponoru znamená, že kotviace laná musia byť elastické alebo musia mať dostatočnú vôľu, aby zabránili ponoreniu doku počas podmienok vysokého zaťaženia. Najbežnejšie metódy sú tyč-a-rukáv systém (vertikálne vodiace pilóty), kotva mŕtvej váhy systému (betónové tvárnice) a skrutkovacia špirálová kotva systém pre mäkké dno. Každá metóda interaguje inak s jeden HDPE plávajúci pontón konfigurácia a výber závisí od hĺbky vody, spodného substrátu a expozície vĺn.
2. Klasifikácia produktu podľa štrukturálnej konfigurácie
Na implementáciu správneho plánu ukotvenia je nevyhnutné si to uvedomiť jeden HDPE plávajúci pontón jednotky nie sú monolitické; sú ponúkané v niekoľkých konfiguráciách, ktoré ovplyvňujú upevňovacie body a rozloženie zaťaženia. Na základe špecifikácií produktu od Hangzhou Lutai Import and Export Trading Co., Ltd. môžeme rozlíšiť tri primárne podkategórie: Štandardný plochý plavák , Nízkoprofilový plavák , a Zosilnený vysokovýkonný plavák . Každý z nich má odlišné montážne vložky, konektorové štrbiny a hodnoty najvyššieho zaťaženia, ktoré ovplyvňujú spôsob inštalácie kotevných konzol a kotviacich príchytiek.
2.1 Štandardný plochý plavák – všestranná všestrannosť

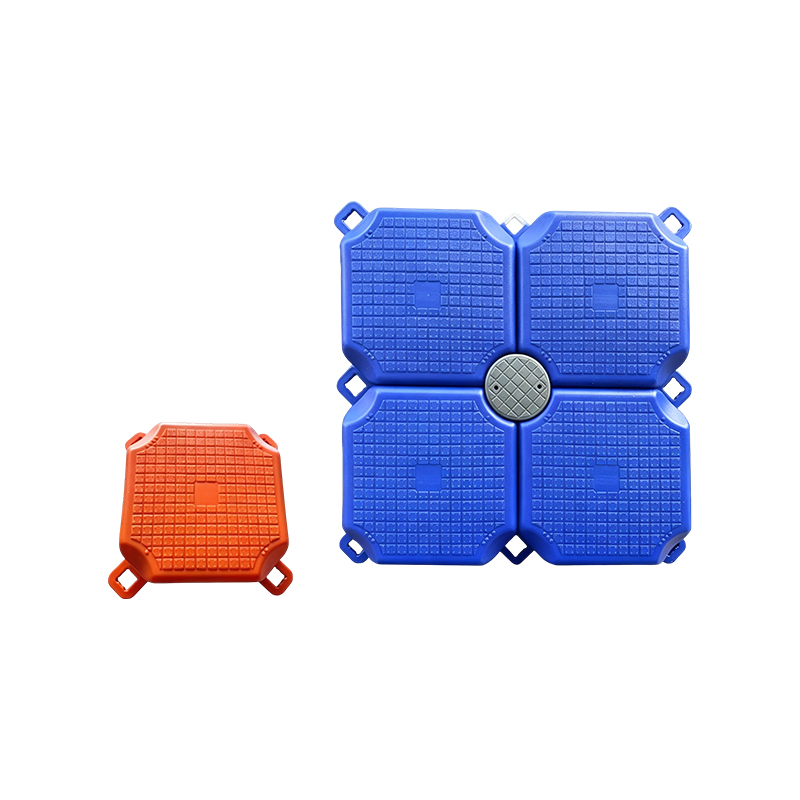

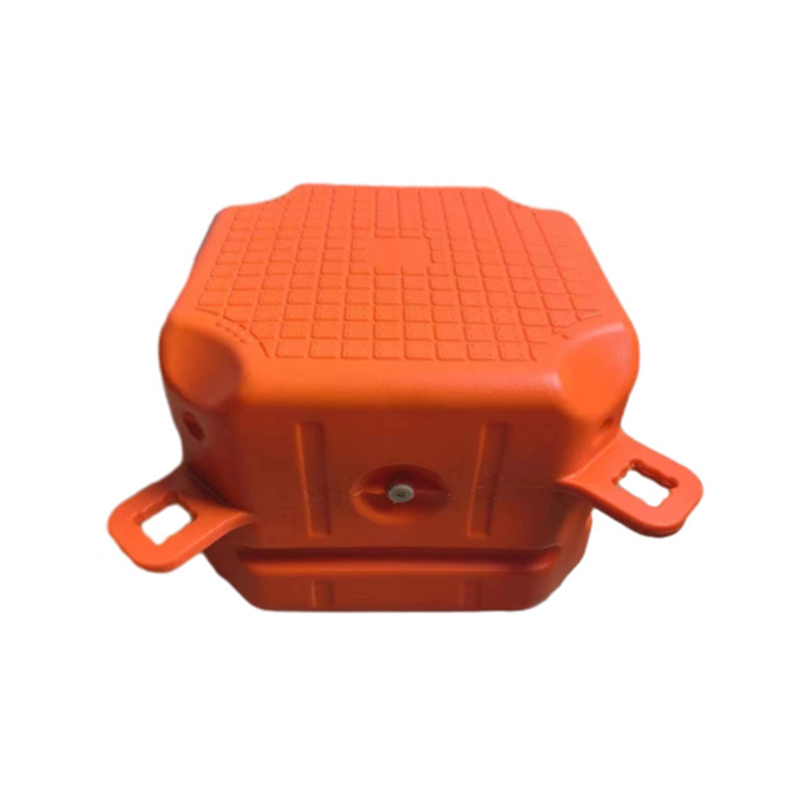

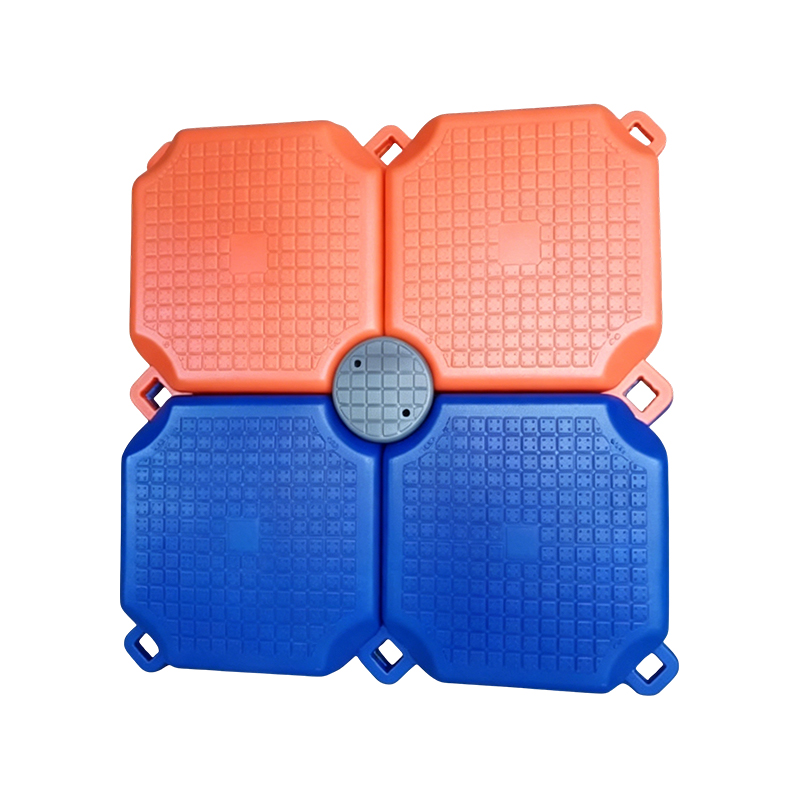

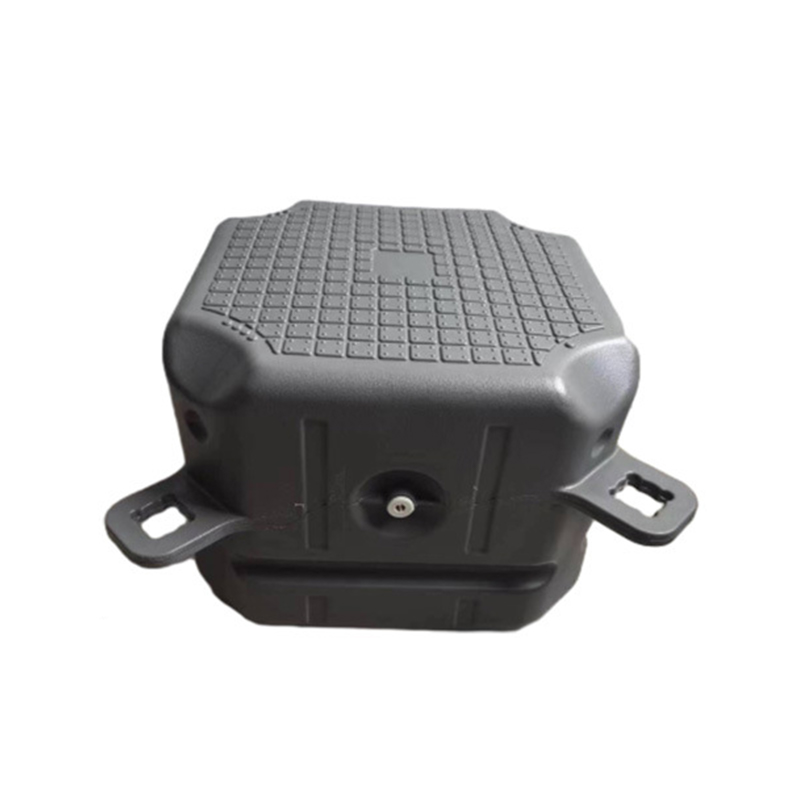

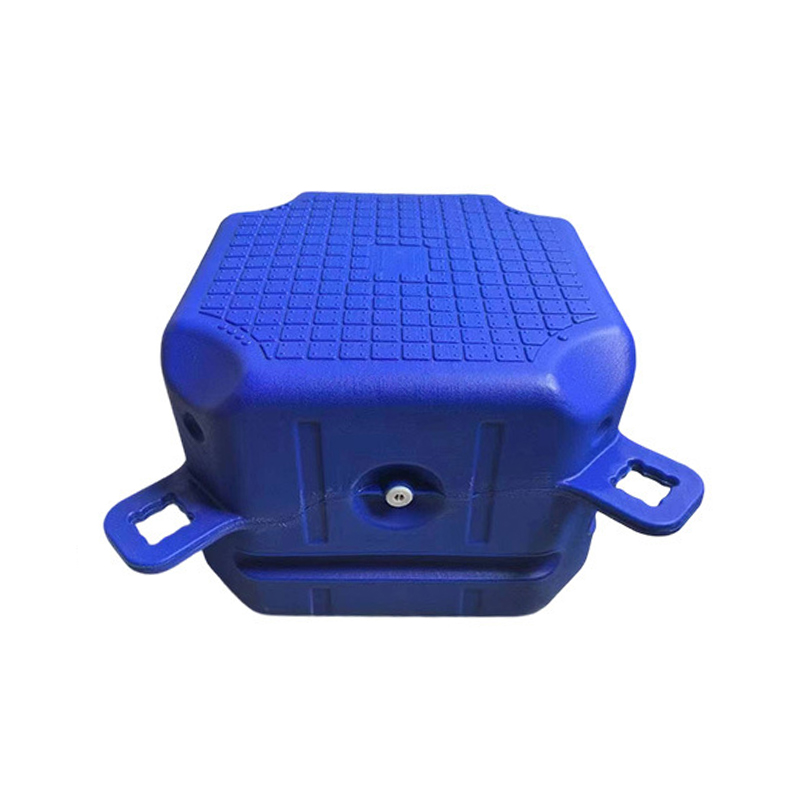

Štandardný byt Float je základný model ponúkaný v modrej, oranžovej a šedej farbe. Jeho horný povrch má protišmykovú textúru a na bočných stranách sú vylisované konektorové otvory pre plastové kolíky alebo skrutky z nehrdzavejúcej ocele. Tento typ sa najčastejšie používa pre sezónne doky, pristávacie plochy malých lodí a plavecké plošiny. Pri ukotvení doku vyrobeného z tohto typu plaváka sa odporúča nainštalovať štyri rohové kotviace oká pomocou priechodných skrutiek, ktoré preniknú do celej výšky 40 cm jednotky. Pretože plavák má rovnomernú hrúbku steny približne 8 mm, otvory pre skrutky musia byť utesnené silikónom pre námornú kvalitu, aby sa zabránilo vniknutiu vody. Maximálne najvyššie zaťaženie 325 kg na meter štvorcový – pri rozdelení do doku 3 × 3 m (9 m2) – umožňuje celkové užitočné zaťaženie takmer 2,9 metrických ton, ale kotviaci systém musí byť navrhnutý pre dynamické sily, ktoré môžu presiahnuť 50 % vlastnej hmotnosti. Pre túto kategóriu, Hangzhou Lutai Import and Export Trading Co., Ltd. poskytuje vopred vyrobené kotviace konzoly z nehrdzavejúcej ocele, ktoré zodpovedajú štandardnému rozstupu konektorov, čo zjednodušuje inštaláciu na mieste.
2.2 Nízkoprofilový plavák – aplikácia so zníženým vetrom a plytkou vodou
Nízkoprofilový plavák zdieľa rovnaký pôdorys 50 × 50 cm, ale má zníženú výšku o 30 cm (v porovnaní so štandardnými 40 cm). Tento dizajn znižuje ťažisko a znižuje odpor vetra, vďaka čomu je ideálny pre exponované jazerá alebo nádrže, kde sú časté poryvy. Znížený vztlak však znamená, že prázdny ponor je o niečo hlbší (3,5–4 cm) a limit zaťaženia klesne na 250 kg na meter štvorcový. Ukotvenie nízkoprofilového doku si vyžaduje jemnejší prístup: skrutkovacie kotvy so špirálovou doskou sú uprednostňované pred blokmi s vlastnou hmotnosťou, pretože ľahší dok môže zdvihnúť betónové bloky zo dna počas búrky. Bočné konektorové kanály sú identické so štandardnou verziou, takže je možné použiť rovnaký kotviaci hardvér. Pre tento variant je marina plávajúca bója integrácia je obzvlášť účinná – pridanie malých guľových bójí pozdĺž kotevných línií na zníženie trenia a poskytnutie vizuálnej indikácie hĺbky. Inžiniersky tím Hangzhou Lutai vyvinul špeciálnu kotviacu súpravu pre tento profil, vrátane nylonového lana s 30% predĺžením a galvanizovanej reťaze pre spodnú časť.
2.3 Vystužený plavák pre veľké zaťaženie – priemyselné móla s vysokým zaťažením
Verzia Heavy-Duty, navrhnutá pre komerčné prístavy, rybárske plošiny a ťažké vybavenie, používa o 50 % hrubšiu škrupinu (12 mm nominálne) a vnútorné priečne rebrá. Maximálna nosnosť dosahuje 450 kg na meter štvorcový a hmotnosť jednotky sa zvyšuje na 10,5 kg. Tento plavák je dostupný iba v sivej a oranžovej farbe. Ukotvenie ťažkého doku si vyžaduje pilótami vedené systémy —vertikálne oceľové alebo betónové pilóty, ktoré prechádzajú vodiacimi prstencami pripevnenými k rohom doku. Pilóty obmedzujú horizontálny pohyb a zároveň umožňujú voľné vertikálne posúvanie. Každý vodiaci krúžok musí byť pripevnený k plaváku pomocou pevných oporných dosiek, ktoré rozdeľujú bočné sily na viacero pontónov. Pre túto kategóriu, veľkoobchodný plávajúci dok pontón dodávateľský reťazec, ktorý ponúka Hangzhou Lutai Import and Export Trading Co., Ltd. obsahuje vopred privarené vodiace konzoly a objímky vlasu vlastnej veľkosti, ktoré zaisťujú, že kotviace prvky zodpovedajú zosilnenej konštrukcii plaváka. Okrem toho spoločnosť ponúka OEM/ODM služby na úpravu pozícií konektorov pre jedinečné rozstupy medzi stĺpikmi.
| Typ plaváka | výška (cm) | Maximálne zaťaženie (kg/m²) | Prázdny koncept (cm) | Odporúčaný typ kotvy |
| Standard Flat | 40 | 325 | 2,5 – 3,0 | Deadweight alebo Helical |
| Nízky profil | 30 | 250 | 3,5 – 4,0 | Skrutkovité (preferované) |
| Heavy-Duty | 40 | 450 | 3,0 – 3,5 | Pile-Guided System |
3. Postup ukotvenia krok za krokom
Bez ohľadu na typ plaváka sa proces fyzického ukotvenia riadi logickou sekvenciou. Nasledujúce kroky zahŕňajú údaje o zaťažení a návrhu jeden HDPE plávajúci pontón na zaistenie bezpečnosti a dlhej životnosti.
- Hodnotenie lokality – Zmerajte hĺbku vody pri prílive a odlive, identifikujte zloženie dna (piesok, blato, skala) a vypočítajte maximálny nápor vetra.
- Výber kotvy – Vyberte si medzi vlastnou hmotnosťou (betónové bloky, 50–100 kg každý), skrutkovitými kotvami (ideálne pre piesčité/bahnité dno) alebo pilótovými vodidlami (pre hlbokú vodu a veľké zaťaženie). Pre štandardné použitie doku 3×3 m jeden HDPE plávajúci pontón často postačujú dve kotvy s nosnosťou (každá 80 kg) v rohoch na mori a dve pobrežné línie.
- Konfigurácia kotviacej šnúry – Použite rozsah 2:1 (dĺžka vlasca k hĺbke vody) pre reťaz alebo 3:1 pre nylonové lano. Pripojte šnúry k zosilneným rohovým očkám plaváka – tieto oká by mali byť podložené veľkými podložkami, aby sa zabránilo pretiahnutiu.
- Inštalácia – Rozmiestnite kotvy, spojte vedenia s marina plávajúca bója stredná línia plavákov, aby sa lano nedotýkalo dna, a nastavte napnutie tak, aby dok sedel vodorovne na strednej úrovni vody.
- Testovanie – V strede a v rohoch použite bodové zaťaženie 150 kg (simulujúce osobu a výstroj); zmerajte zvýšenie ponoru (malo by byť 15–20 cm) a skontrolujte, či sa kotviace laná nenapnú až do bodu ponorenia paluby.
4. Schopnosti spoločnosti a zabezpečenie kvality
Hangzhou Lutai Import and Export Trading Co., Ltd. stojí za každým jeden HDPE plávajúci pontón s komplexným systémom kvality. Spoločnosť so sídlom v Hangzhou prevádzkuje dve výrobné základne v Taizhou a Henane, ktoré ponúkajú ceny priamo z výroby a prísne dodržiavanie ISO 9001. Všetky plaváky sú testované na UV stabilitu, odolnosť proti nárazu pri -60 °C a deformáciu pri 80 °C – pokrývajú celý prevádzkový rozsah. Výskumný a vývojový tím spoločnosti môže navyše vyvinúť vlastné kotviace konzoly a spojovacie dosky na základe vašich výkresov na mieste, čo je služba, ktorá je obzvlášť cenná pre ťažké a nízkoprofilové varianty. Vďaka certifikátom CE a CNAS a viacerým medzinárodným patentom spoločnosť zaisťuje, že každý z nich veľkoobchodný plávajúci dok pontón objednávka spĺňa najvyššie globálne štandardy. Ich exportná stopa zahŕňa Severnú Ameriku, Európu, Áziu a Tichomorie a Stredný východ, pričom sa osvedčila dodávka kompletných kotevných súprav popri pontónoch. Tento integrovaný prístup – podpora dodávok a inžinierstva – znižuje riziko nesúladu hardvéru a modifikácií na mieste.
5. Prevádzkové výhody modulárneho kotvenia
- Prispôsobivosť – Rozloženie doku môžete prekonfigurovať pridaním alebo odstránením jeden HDPE plávajúci pontón jednotky bez zmeny polohy ukotvenia, pokiaľ celkové zaťaženie zostane v rámci projektovanej obálky.
- Jednoduchosť údržby – Každý plavák je možné samostatne odopnúť a v prípade poškodenia vymeniť, bez narušenia celého kotviaceho systému.
- Teplotná odolnosť – Materiál HDPE si zachováva svoje mechanické vlastnosti od -60 °C do 80 °C, takže kotviace oká a otvory konektorov časom nekrehnú ani nezmäknú.
- Bez korózie – Na rozdiel od oceľových sudov HDPE nehrdzavie, takže upevňovacie body zostávajú štrukturálne pevné aj v prostredí so slanou vodou, čím sa predlžuje životnosť celého kotviaceho systému.
Často kladené otázky
Otázka 1: Môžem použiť jedinú kotvu s vlastnou hmotnosťou pre dok s rozmermi 2 × 2 m vyrobený z jednotlivých plávajúcich pontónov z HDPE?
Áno, pre plošinu 2 × 2 m (štyri metre štvorcové, celkový vztlak ~1 300 kg) môže jeden 80 kg betónový blok v pobrežnom stredisku pracovať v chránených vodách. však Hangzhou Lutai Import and Export Trading Co., Ltd. odporúča aspoň dve kotvy pre nadbytočnosť, najmä ak sa prístavisko používa na nastupovanie do člnov.
Q2: Ako pripojím kotviace šnúry k nízkoprofilovému plaváku bez oslabenia konštrukcie?
Nízkoprofilový plavák má tvarované bočné štrbiny, do ktorých možno vložiť držiaky popruhov z nehrdzavejúcej ocele. Namiesto vŕtania nových otvorov použite tieto pripevňovacie body navrhnuté vo výrobe. Ak sú potrebné ďalšie oká, prevŕtajte iba hornú plošinu (nie bočné steny) a použite podpornú dosku s neoprénovým tesnením, aby ste zachovali vodotesnosť.
Otázka 3: Aká je maximálna výška vĺn, ktorú môže vydržať ťažký dok navádzaný pilótami?
So zosilnenými plavákmi z Hangzhou Lutai , system is rated for wave heights up to 1.2 meters, provided the pile diameter is at least 15 cm and the guide sleeves are lubricated periodically. The limiting factor is not the float itself but the pile embedment depth.
Q4: Môžem kombinovať štandardné a nízkoprofilové plaváky v jednom doku na účely kotvenia?
Áno, ale kombinovaná konštrukcia bude mať nerovnomerný vztlak. Kotviace body musia byť umiestnené v sekciách s najnižším ponorom (štandardné), aby sa zabránilo ponoreniu nízkoprofilových plavákov pri veľkom zaťažení. Vždy je bezpečnejšie použiť jednotný typ plaváka pre danú časť doku a veľkoobchodný plávajúci dok pontón objednávky z Hangzhou Lutai môžu byť prispôsobené na jeden typ, aby sa zjednodušil dizajn kotvenia.
